Присоединительный размер - 1 "
Размер ячейки - 50 мкм
Примерный вес - 3,2 кг
Расход при Д р=0,2 - 4 м3/час
Коэффициент пропускной способности открытого вентиля Kvs - 8,8 м3/час
Минимальное рабочее давление - 1,5 бар
Максимальное рабочее давление - 16 (DN16) бар
Максимальная рабочая температура - 30°С
Рабочая среда - вода
Материал корпуса - синтетический материал
Регистрационный № DIN/DVGW - P378
Применение сетчатого фильтра Honeywell FN74С-1" С:
Фильтр Honeywell FN74С-1" С позволяет очистить воду общественной системы водоснабжения от мелких частиц. Очищает воду, подаваемую из общественного водозабора, от частичек песка, ила, ржавчины, волокон пеньки и т.д. Используются в жилых домах для защиты крупной бытовой техники, а также на производстве.
Принцип действия сетчатого фильтра Honeywell FN74С-1" С:
Фильтр представляет собой цилиндр, который разделен на меньшую верхнюю и большую нижнюю части. Верхняя часть фильтра закрыта в процессе фильтрации, за счет чего остается чистой. Нижняя часть собирает частички, тем самым снижая давление. В обычном фильтре пришлось бы отключать воду, снимать его и чистить, однако сетчатый фильтр Honeywell FN74С-1" С позволяет быстро очистить его. Для этого достаточно открыть кран слива, в результате чего фильтр опускается вниз, а установленная внутри турбина под воздействием резкого перепада давления, начинает вращаться со скоростью 300 об./мин., тем самым очищая основной фильтрующий элемент. Процесс очистки занимает всего 15-30 секунд. Для возвращения в нормальное рабочее состояние необходимо повернуть сливной кран в исходное положение.
Где используется фильтр FN74C:
На трубопроводах из металла или пластмассы
Перед устройствами, которые чувствительны к грязной воде
На трубопроводе, который установлен вертикально или горизонтально
Вместо других фильтров
При малом пространстве для установки фильтра
Особенности сетчатого фильтра Honeywell FN74С-1" С:
Фильтрующая система одобрена немецкими организациями DIN и DVGW
Фильтрация даже при обратной промывке
Обратная промывка позволяет быстро очистить фильтр без его демонтажа и отключения от трубопровода
Кольцо-памятка позволяет отследить необходимость промывки
Привод обратной промывки легко ставится на байонетное соединение
Большая поверхность фильтра
Прозрачные стенки чаши позволяют следить за уровнем загрязнения
Вкладыши фильтра – взаимозаменяемы
Система inService создана для быстрого техобслуживания без отключения от трубопровода фильтра

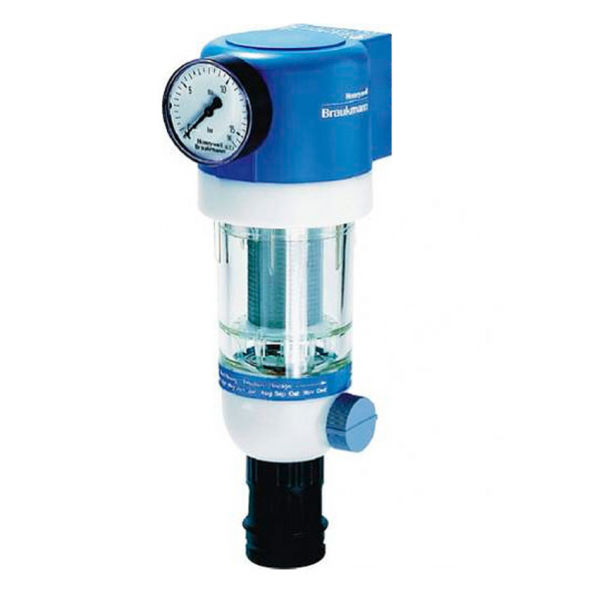

Конструкция сетчатого фильтра Honeywell FN74С-1:
Собранный вкладыш фильтра - AF74-1A
Прозрачная колба - KF74 -1A
Дополнительное оборудование:
Автоматический привод для обратной промывки - Z74A-A
Поворотный фланец - DA74C-1A
Манометр - M07KM-A10
Ключ для колбы - ZR10K-3/4
Маркировка:
FN74C-XXX A/C/D
F74 - модель фильтра
N – поставляется без поворотного фланца
C – возможность устанавливать на горизонтальные и вертикальные трубы
XXX - присоединительный размер (1, 1/2, 3/4, 1 1/4 дюйма)
A/C/D - размер ячейки сетчатого фильтра (100, 50, 200 микрона)
