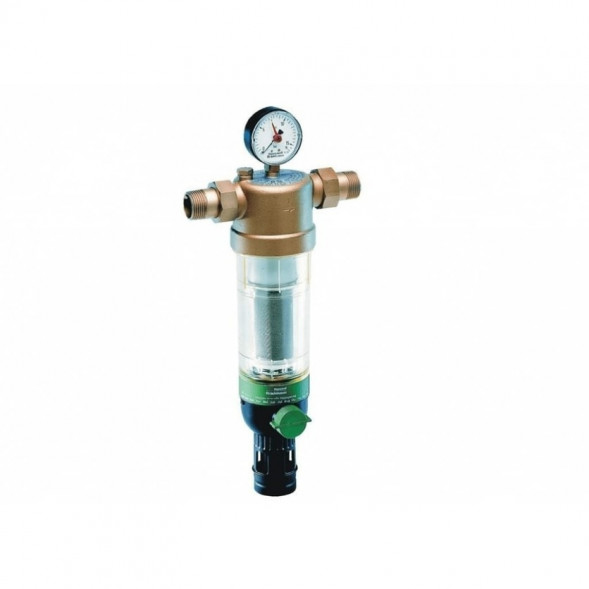

Honeywell F76S-2"AF: описание и применение
Промывные фильтры Honeywell с функцией промывки используются для фильтрации воды от ржавчины, грязи, песка и других загрязнителей с помощью сетчатого фильтрующего компонента. Представляют собой "чашу" с сеткой внутри, благодаря которой происходит процесс фильтрации. Устройство монтируется в трубу, где проточная вода проходит через сетку, задерживающую на себе загрязнители, пропуская очищенную жидкость дальше. Скопившийся на стенках фильтрующего элемента мусор вымывается в канализацию с помощью функции обратной промывки. Серия F76S имеет небольшие габариты, что позволяет устанавливать агрегат в труднодоступных местах.
Материалы составляющих:
Фильтры F76S состоит из:
Корпус – латунь
Чаша – прозрачный пластик
Штуцер с наружной резьбой – латунь
Уплотнители – NBR (нитрильный каучук)
Сетчатый фильтрующий элемент – нержавеющая сталь
Комплектация Honeywell F76S-2"AF:
Данная модель состоит из следующих элементов
Корпус с манометром (M38K/M-A16)
Прозрачная колба - KF11S-1 1/2 A
Штуцер с резьбой
Сменная сетка - AF11S-1 1/2F
Шаровой клапан
Накидной ключ - ZR10K-1 1/2
Реле - DDS76-1 1/2
Привод обратной промывки - Z11S-A (устанавливается дополнительно)
Принцип работы фильтров тонкой очистки
Проточная жидкость поступает в установленный в трубу фильтр и попадает в латунную чашу, где расположен сетчатый фильтрующий элемент. Сетка задерживает на своих стенках весь мусор, а очищенный продукт движется дальше по трубе, откуда попадает сразу в кран либо в следующий фильтр (например, под раковиной). Оставшийся на стенках устройства мусор удаляется путем обратной промывки, когда вода меняет направление в обратную сторону и загрязнения вымываются в дренаж.
