Применение фильтра Honeywell F76S-100FD:
Фланцевый фильтр Honeywell F76S-100FD предназначен для фильтрации больших объемов воды и предназначены для крупных жилых зданий и использования в промышленных масштабах. Фильтр оснащен системой обратной промывки, которая также эффективна, как и в фильтрах бытового назначения. Имеется возможность установить автоматическую систему очистки Z11 AS, а также реле перепада давления DDS76. Также может использоваться для пластмассовых и металлических трубопроводов и в системах водоснабжения питьевой воды в соответствии со стандартом DIN 1988.
Устанавливается горизонтально вниз чашей.
Принцип действия фильтра Honeywell F76S-100FD:
Фильтрующий вкладыш разделен на две части. Более крупная, нижняя является основным фильтром и фильтрует воду снаружи внутрь. При этом верхняя, меньшая, часть не вступает в контакт с поступающей водой. Для промывки необходимо открыть шаровой клапан, который перенаправляет воду изнутри наружу. Тем самым нижняя часть вкладыша опускается и под напором промывается отфильтрованной водой. В это время воду фильтрует верхняя часть.
Преимущества фильтра Honeywell F76S-100FD:
Фильтр очищает воду, даже в процессе обратной промывки
Фильтрующий вкладыш взаимозаменяем
Система быстрой очистки фильтра позволяет промыть его небольшим количеством воды
Автоматическая система очистки Z11 AS может быть дополнительно установлена на фильтр
Можно дополнительно установить реле перепада давления
Высокая степень антикоррозийной защиты благодаря использованию красной бронзы
Большая площадь фильтрующей поверхности
Обслуживание устройства не требует его демонтажа
Фильтр протестирован авторитетными институтами стандартизации качества питьевой воды DIN/DVGW/KTW

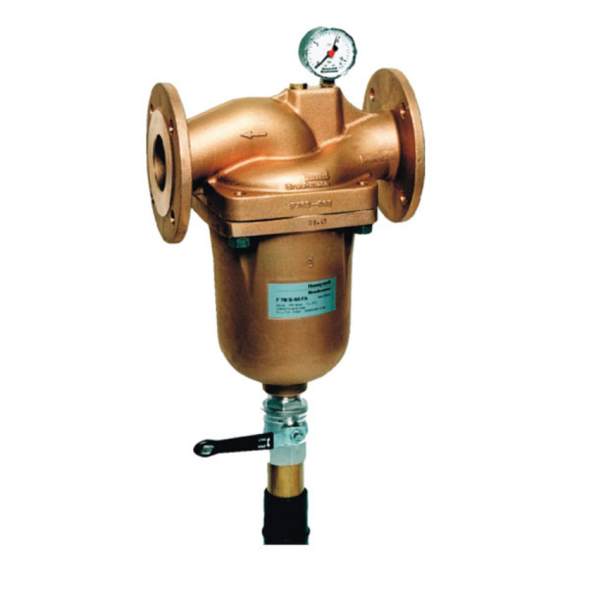

Конструкция фильтра Honeywell F76S-100FD:
Корпус с манометром M76KM-A16
Сетчатый вкладыш для тонкой очистки - ES76S-100D (на основе сетчатого элемента - AF76S-100D)
Бронзовая чаша фильтра
Фланцы PN16 работающие по стандарту DIN 86021
Шаровой клапан с дренажным штуцером и рычагом
Дополнительное оборудование:
Реле перепада давления - DDS76-1
Обратный клапан - RV283P-100A
Автоматический привод обратной промывки - Z11AS-A
Используемые в производстве материалы:
Чаша и корпус – красная бронза
Внутренний сетчатый вкладыш – нержавеющая сталь, красная бронза и латунь
Сетчатый фильтр тонкой очистки – нержавеющая сталь
Используемые в производстве материалы:
Чаша и корпус – красная бронза
Внутренний сетчатый вкладыш – нержавеющая сталь, красная бронза и латунь
Сетчатый фильтр тонкой очистки – нержавеющая сталь
Маркировка:
FKN76CS XXX FA/FB/FC/FD/FE/FF
F76 – модель фильтра
K – наличие редукционного клапана
N – поставляется без поворотного фланца
C – возможность установки, как на горизонтальную, так и на вертикальную трубу
S – байонетное соединение с устройством промывки Z11A и одинарной сеткой
F – с фланцем
XXX– присоединительный размер (1, 1/2, 3/4, 1 1/4 дюйма)
индекс A – 100 микрон
индекс B – 20 микрон
индекс C – 50 микрон
индекс D – 200 микрон
индекс E – 300 микрон
индекс F – 500 микрон
