Описание системы капельного полива
Такая система может работать не только от водопровода, но и от емкости, приподнятой над землей. Кран через тройник соединяется со шлангами, имеющими капельницы. Капельница представляет собой дозатор в виде колышка с гребенкой. Каждая капельница устанавливается непосредственно в прикорневой зоне растения. Капля собирается и поступает к корню растения в процессе медленного просачивания воды внутри гребенки. За частоту подачи порций воды и длительность полива отвечает таймер. Он может не только регулировать частоту полива, но и автоматически открывать подачу воды для наполнения емкостей.
Назначение
При подключении к водопроводу Таймер поливает холодной водой, при подключении к бочке - полив осуществляется теплой водой, нагретой на солнце.
Применение
- Для начала работы капельного полива надо собрать систему. Таймер должен быть соединен через шланг с тройником для распределения воды по грядкам.
- Перед началом работы таймер необходимо оснастить двумя мизинчиковыми батарейками.
Характеристики
Таймер GI-16 используется для орошения газона, цветов, кустарников, деревьев или капельного полива растений в теплицах и в открытом грунте. Не требуется давления воды (возможно установить и к водопроводу, и к бочке). Надёжный шаровый кран. Таймер совместим с любыми системами полива. Этот Таймер орошения воды используется для ирригационных систем в различных секторах, например, газон, дождеватели, роторные разбрызгиватели и капельный полив и т. д. Он работает с любым устройством. Очень легко установить, входная внутренняя резьба 3/4" (от водопроводного крана), выходная наружная резьба 3/4" или быстросъемный выход 1/2.
Характеристики:
- Рабочее давление от 0 до 6 aтм
- Максимальная температура воды: 40 градусов.
- вход с внутренней резьбой 3/4', на входе установлен фильтр-сеточка.
- выход для подсоединения гибкого шланга (ПВХ) 1/2' под быстросъем - штуцер,который можно снять. Тогда будет доступна наружная резьба 3/4'.
- Настраиваемый полив.
- Продолжительность полива от 1 минуты до 12 часов.
- Корпус водонепроницаемый, крышка защищает кнопки и дисплей от осадков.
- Питание - 2 элемента питания АAA (2*1,5В) (мизинчиковые, приобретаются отдельно, в комплект не входят).
Вес таймера - не более 200 г.
Руководство по эксплуатации:
Органы управления:
1,2 (! или ! - Вверх или Вниз) Кнопки управления
3 (Символ часов) Отображение текущего времени
4 (УСТ) Подтверждение ввода
5. (ВРЕМ). Установка текущей даты и времени
6. (ПРОГ). Установка программ полива (1-16)
7,8. (ВКЛ, ВЫКЛ.) Вкл. и Выкл. ручного режима полива.

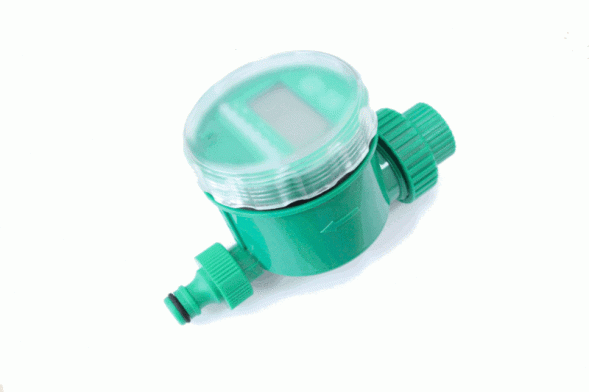

Составные части:
1. Присоединение к водопроводному крану
2. Накидная гайка
3. ЖК - дисплей
4. Кнопки управления
5. Аккумуляторный отсек
6. Коннектор для подсоединения шланга
7. Прозрачная крышка
Подключение к водопроводному крану:
Для подключения вам понадобится водопроводный кран с наружной резьбой 3/4”.
Открутите гайку (2), чтобы соединение с водопроводным краном (1) могло свободно двигаться.
Прочно соедините гайку с краном. Ориентируйте устройство так, чтобы панель управления была видна.
Плотно завинтите накидную гайку.
Подсоедините шланг 1/2“ к коннектору (6) для подсоединения шлангов
Производите соединения вручную, не используйте гаечный ключ или плоскогубцы.
Всегда держите прозрачную крышку (7) Таймера закрытой для предотвращения попадания грязи и неправильного функционирования.
Настройка текущей даты и времени
1. Нажмите «ВРЕМ.».
2. Нажмите ! или ! (Вверх или Вниз) для настройки текущего времени (от 0 до 23 часов).
3. Нажмите «УСТ.» для сохранения времени в часах.
4. Нажмите ! или ! для установки минут (от 0 до 59 мин).
5. Нажмите «УСТ.» для сохранения времени в минутах.
6. Нажмите ! или ! для установки дня недели (с Вс. до Сб.).
7. Нажмите «УСТ.» для сохранения.
Ручной режим (ВКЛ./ВЫКЛ.)
1. Нажмите «ВКЛ.».
2. Нажмите ! или ! (Вверх или Вниз) для установки необходимого количества часов (от 0 до 9 ч).
3. Нажмите «УСТ.» для сохранения количества часов.
4. Нажмите ! или ! для установки необходимого количества минут (от 0 до 59 мин).
5.Нажмите «УСТ.» для сохранения количества минут.
Установка программ полива
1. Нажмите «ПРОГ.».
2. Нажмите ! или ! (Вверх или Вниз) выбора номера для сохранения программы (от 1 до 16 программ).
3. Нажмите «УСТ.» для сохранения номера программы.
4. Нажмите ! или ! (Вверх или Вниз) для установки часа начала полива (от 0 до 23 часов).
5. Нажмите «УСТ.» для сохранения часа начала.
6.Нажмите ! или ! для установки минуты начала полива (от 0 до 59 мин).
7. Нажмите «УСТ.» для сохранения минут начала полива.
8. Нажмите ! или ! для установки часов длительности полива (от 0 до 9 ч).
9. Нажмите «УСТ.» для сохранения часов полива.
10. Нажмите ! или ! для установки количество минут длительности полива (от 0 до 59 мин).
11. Нажмите «УСТ.» для сохранения минут полива.
12. Нажмите ! или ! для выбора дня полива.
13. «2nd» («2-й)»: раз в два дня. «3nd» («3-й»): раз в три дня. Вс.-Сб.
14. Нажмите «УСТ.» для сохранения дня недели (Может быть выбрано больше одного дня).
15. Для установки следующей программы нажмите «УСТ.» и повторите шаги 1-14 или закончите установку с помощью «O» и вернитесь к текущему времени.
Для отключения подачи воды
Нажмите кнопку «ВЫКЛ.». Прибор вернется в режим текущего времени.
Проверка программ полива
Нажмите «ПРОГ.». Нажмите ! или ! для отображения соответствующих данных программы.
Отображение уровня заряда батарей
При понижении уровня заряда батарей клапан таймера автоматически закроется. Вставьте новые батареи.
